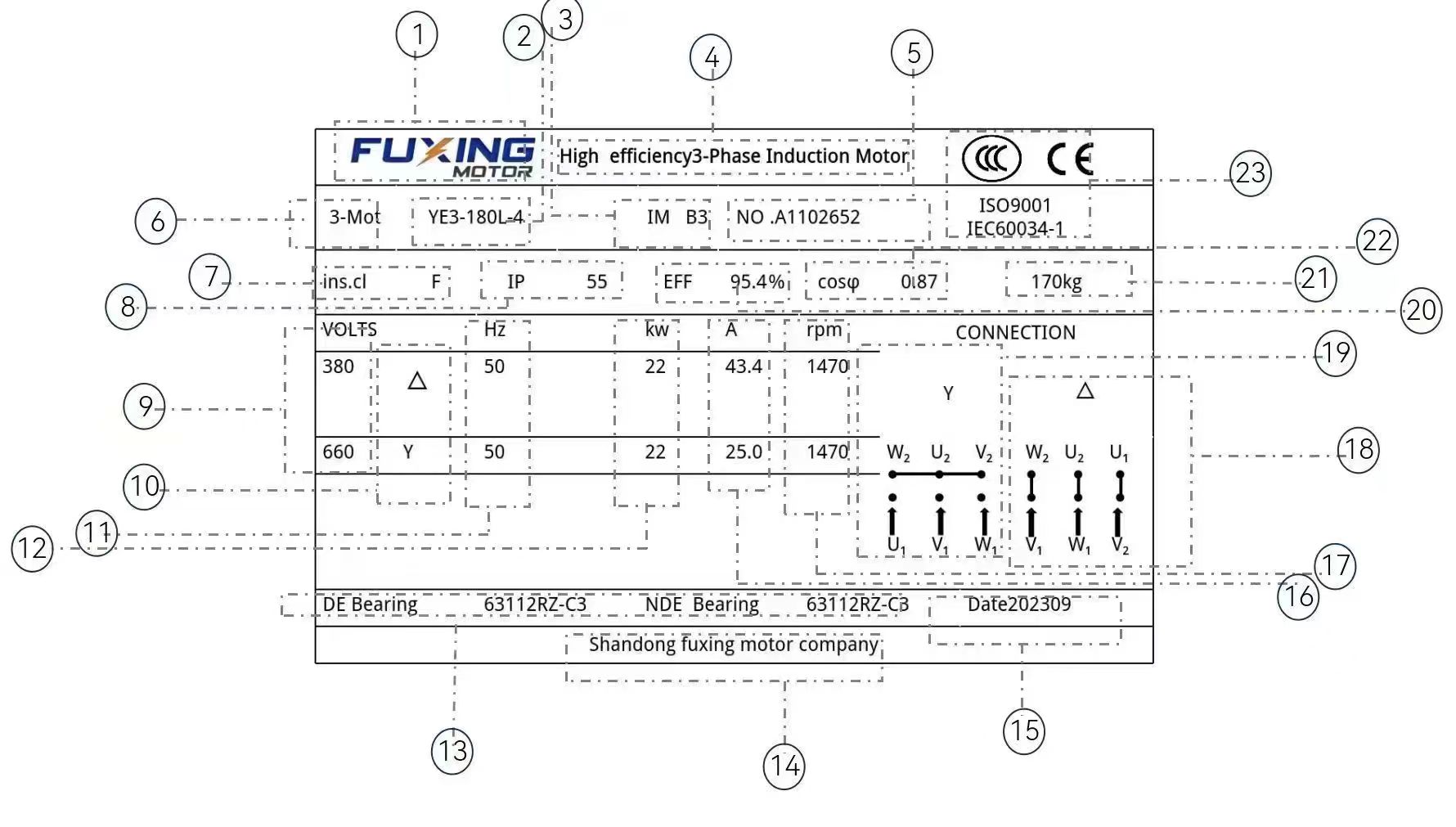

عند التعامل مع المحركات، سواء كان ذلك للصيانة أو التركيب أو لمجرد المعرفة العامة، فإن فهم المعلومات الواردة على لوحة اسم المحرك أمر بالغ الأهمية. توجد لوحة اسم المحرك عادة على جانب أو أعلى المحرك وتحتوي على معلمات مهمة مثل رقم الطراز وقوة وسرعة المحرك. فيما يلي دليل حول كيفية قراءة لوحة اسم المحرك وتفسير المعلومات المقدمة.

1. معلومات الشركة المصنعة والطراز

تبدأ لوحة الاسم عادةً باسم الشركة المصنعة وشعارها، متبوعًا برقم طراز المحرك والسرعة والجهد وطريقة التركيب. هذه المعلومات ضرورية للرجوع إلى كتيبات الشركة المصنعة ومواصفاتها.

2. الجهد والتردد

بعد ذلك، ستجد تصنيفات الجهد والتردد للمحرك. تشير تصنيفات الجهد إلى نطاق الفولتية التي يمكن أن يعمل بها المحرك بأمان، عادةً 220 فولت، 380 فولت، 415 فولت، 440 فولت، 660 فولت، إلخ. تتوفر محركات الجهد العالي في 3,000 فولت، 6,000 فولت، و10,000 فولت، إلخ. تتوفر تصنيفات التردد إما 50 هرتز أو 60 هرتز، مع اختلاف التردد الذي يؤثر بشكل مباشر على سرعة الدوران.

3. القدرة الحصانية (HP)

يشير تصنيف القدرة الحصانية إلى قدرة الخرج الميكانيكية للمحرك. وهو مقياس لمقدار العمل الذي يمكن للمحرك القيام به. المحركات المختلفة لها تصنيفات مختلفة للقدرة الحصانية، ومن الضروري اختيار المحرك المناسب للتطبيق. عادة، سنستخدم أيضًا KW لإظهار قوة خرج المحرك، 1HP = 0.7457KW على سبيل المثال 10HP = 7.5KW، 15HP = 11KW، 20HP = 15KW يمكننا التحويل إلى KW وفقًا لـ HP المختلفة.

4. الطور

يحدد تصنيف الطور نوع الإمداد الكهربائي الذي يتطلبه المحرك. التصنيفات الشائعة هي مرحلة واحدة وثلاث مراحل. عادة ما تستخدم المحركات أحادية الطور في التطبيقات الأصغر. نظرًا لأن المحركات أحادية الطور لديها عزم دوران أقل من المحركات ثلاثية الطور لنفس طاقة الخرج، فإن المحركات ثلاثية الطور أكثر شيوعًا في البيئات الصناعية.

5. الدوران

يشير تصنيف الدوران إلى اتجاه دوران عمود المحرك عند تنشيطه. من المهم مطابقة دوران المحرك مع متطلبات التطبيق (على سبيل المثال، المضخة أو المروحة)، وعادةً ما يمكننا ضبط الدوران الأمامي والعكسي في المحركات أحادية الطور عن طريق ضبط ترتيب الأسلاك في صندوق التوصيل أو باستخدام مفتاح عكسي.

6.RPM

عادةً ما يتم تحديد سرعة المحرك من خلال طرازه، فهناك 2P، 4P، 6P، 8P، 10P، 12P، والأكثر استخدامًا هو 2P / 3000 دورة في الدقيقة، 4P / 1500 دورة في الدقيقة، 6P / 1000 دورة في الدقيقة، 8P / 750 دورة في الدقيقة، وهذا الرقم هو مجرد قيمة نطاق، سيتغير مع حجم المحرك والتردد، عادة، كلما كانت طاقة الخرج أصغر، كلما زادت السرعة، وكلما انخفضت طاقة الخرج، زادت السرعة. كلما زادت طاقة الخرج، كلما كانت سرعة RPM أبطأ.

7- حجم الإطار

يمثل تصنيف حجم الإطار الأبعاد المادية للمحرك. ويمثل رقم الإطار الارتفاع من الأرض إلى مركز عمود الخرج، على سبيل المثال رقم الإطار 132 يعني أن الارتفاع من الأرض إلى مركز عمود الخرج هو 132 مم، وأحجام الإطارات المختلفة لها أبعاد تركيب وأحجام عمود مختلفة يجب أن تكون متوافقة مع التطبيق. وبالطبع، لا يستبعد ذلك المحركات ذات السعة المتزايدة، والتي يمكن أن تلبي حاجة العميل لاستخدام محرك خرج كبير نسبيًا في مساحة صغيرة.

8. درجة الحرارة المحيطة

تحدد درجة الحرارة المحيطة المقدرة درجة الحرارة القصوى التي يمكن عندها تشغيل المحرك دون ارتفاع درجة الحرارة، والتي يجب ألا تزيد بشكل عام عن 70 درجة مئوية، ويجب ألا يزيد الارتفاع عن 1000 م. يجب مراعاة البيئة التي سيتم استخدام المحرك فيها لضمان قدرته على تحمل درجة حرارة التشغيل.

9. تصنيف العمل

يشير تصنيف العمل إلى نوع دورة العمل التي يمكن للمحرك التعامل معها. والتصنيفات الشائعة هي دورة العمل المستمرة، ودورة العمل المتقطعة، ودورة العمل لفترة قصيرة. يساعد تصنيف العمل على تحديد قدرة المحرك على تحمل ظروف التشغيل المختلفة.

10. عامل الخدمة

عامل الخدمة هو مضاعف يشير إلى قدرة المحرك على العمل بأمان عند الأحمال العالية لفترات قصيرة. وهو عامل أمان يساعد على حماية المحرك من التحميل الزائد. يمكننا أيضًا منع التلف الناتج عن الحمل الزائد للمحرك عن طريق إضافة الثرمستورات، إلخ.

11. معلومات أخرى

بالإضافة إلى ما سبق، قد تتضمن لوحة اسم المحرك معلومات أخرى مثل فئة العزل، واسم السلسلة، والوزن الإجمالي، والعلامات الخاصة.

تعتبر قراءة وفهم لوحة اسم المحرك مهارة أساسية لأي شخص يعمل مع المحركات. من خلال فهم المعلومات المتوفرة على لوحة الاسم، يمكنك التأكد من اختيار المحرك المناسب لتطبيقك وتشغيله بأمان وكفاءة.

هل أنت مستعد ؟ الآن لدينا إختبار صغير هذا هو محرك حقيقي لوحة ، من فضلك قل لي ما هي المعلومات الواردة أعلاه .

قراءة وفهم لوحات السيارات هي المهارات الأساسية لأي شخص يعمل في مجال السيارات . من خلال فهم المعلومات المقدمة على اللوحة ، يمكنك التأكد من اختيار المحرك المناسب للتطبيقات الخاصة بك وتشغيله بأمان وفعالية .

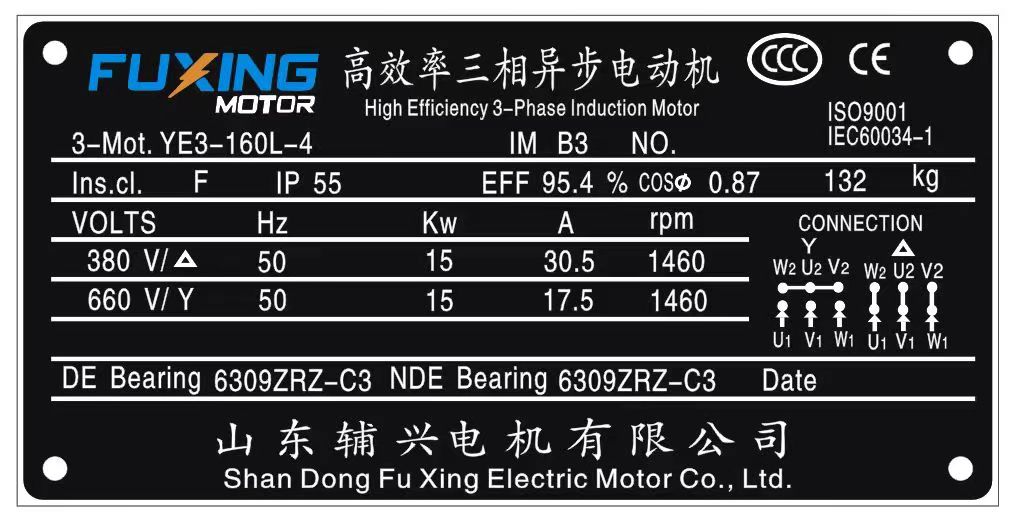

هذه هي لوحة من ثلاث مراحل للسيارات غير متزامن التي تنتجها الصين فوشينغ موتور ، والتي سجلت بوضوح أن المحرك هو YE3 ( IE3 ) سلسلة من ثلاث مراحل للسيارات غير متزامن ، مركز ارتفاع 160mm ، انتاج الطاقة 15KW ، سرعة دوران 1460rpm ، واثنين من طرق الاتصال وما يقابلها من الجهد والتردد ، الوزن الإجمالي 132kg ، طريقة التركيب ( B3 ) مستوى التثبيت ، والعزل الصف واو ، IP55 ، السلطة 95.4 ، معامل القدرة 0.87 ، مع شهادة من الاتحاد الأوروبي شهادة نظام إدارة الجودة ، والصين شهادة CE-c60034 الإنتاج ، شهادة CE .
