في الحياة اليومية والإنتاج الصناعي، يلعب المحرك كنوع من تحويل الطاقة الكهربائية إلى معدات طاقة ميكانيكية، دورًا محوريًا. سواء كان جهازًا منزليًا في المحرك الصغير، أو محرك مصنع كبير، فإن لديهم جزءًا من المعلومات المعروفة باسم لوحة التعريف ”لوحة الاسم“. لوحة اسم المحرك هي ”بطاقة تعريف المحرك“، والتي تسجل المعلومات الأساسية عن المحرك. تعلم كيفية قراءة لوحة اسم المحرك، لا يمكن فقط فهم المعلمات الأساسية للمحرك بسرعة، ولكن أيضًا المساعدة في الاستخدام الصحيح للمحرك وصيانته. بعد ذلك، ثلاث دقائق لتتمكن من إتقانها بسهولة!

د. موقع لوحة الاسم

أولاً، حدد موقع لوحة الاسم على المحرك. عادة ما تكون اللوحة مثبتة في موضع واضح على المحرك، مثل على جانب أو أعلى الغلاف، أو مثبتة أحيانًا بالقرب من صندوق التوصيل. وهي عبارة عن لوحة معدنية أو بلاستيكية مطبوع عليها نص واضح ودائم ومعلومات رقمية.

هـ- المعلومات الأساسية

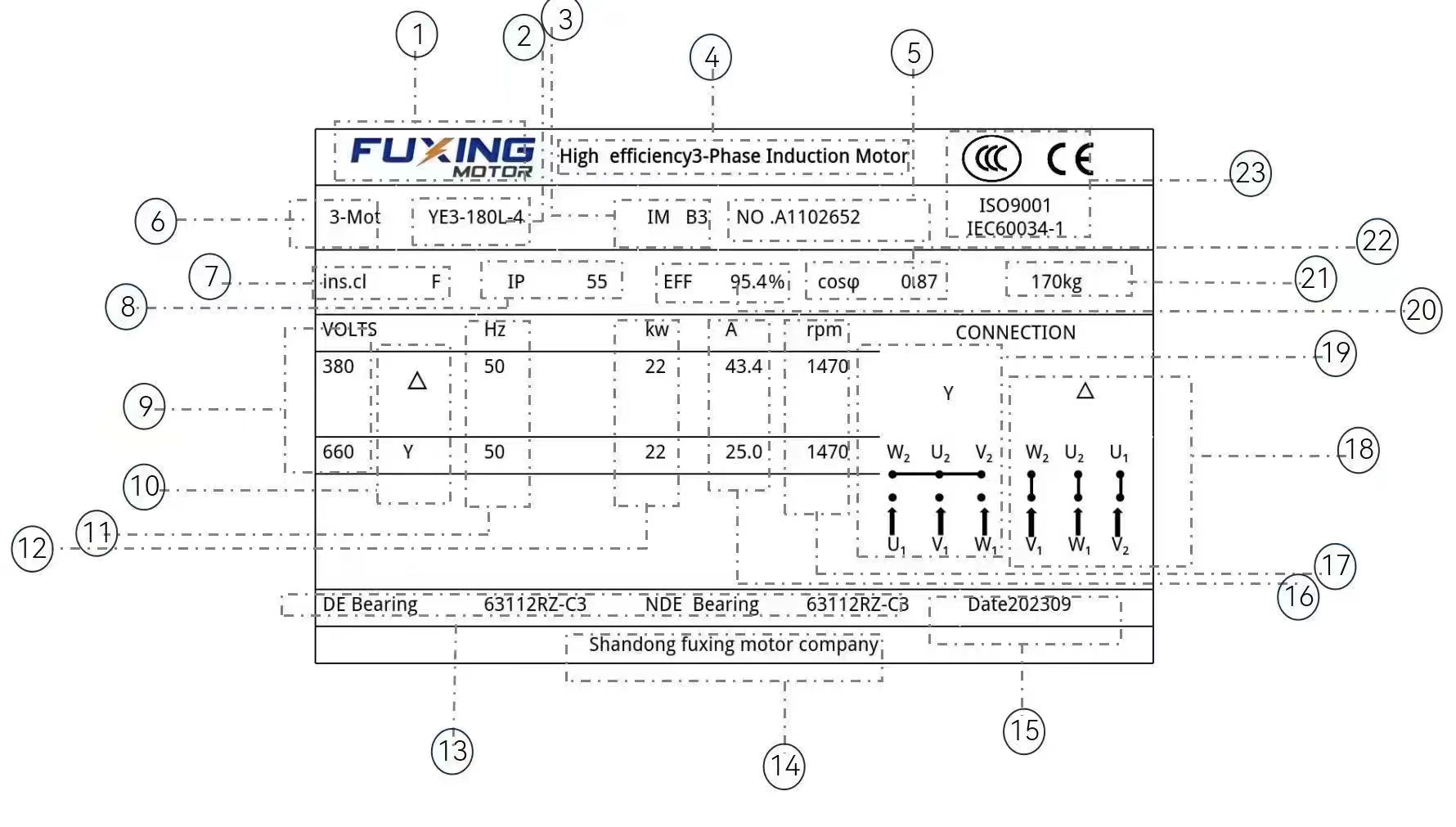

○1 اسم العلامة التجارية - محرك فوكسينغ: اسم العلامة التجارية للمحرك، على سبيل المثال، المحرك الموجود في الصورة من محرك فوكسينغ.

○2 ○ طراز المحرك--YE3-180L-4: اسم نوع المحرك، على سبيل المثال، المحرك الموجود في الصورة هو سلسلة YE3 برقم الإطار 180L (الرقم ”180“ في رقم الإطار 180L هو ارتفاع مركز الإطار (مم)، و”L“ هو ارتفاع مركز الإطار (مم). يشير الحرف ”L“ إلى عدد أعمدة القاعدة) مع سرعة دوران 4000 دورة في الدقيقة.

○ 3 ○ IM--B3: التثبيت، على سبيل المثال، المحرك الموضح في الشكل مثبت أفقيًا على شكل B3.

○ 4 اسم المحرك - محرك تحريضي عالي الكفاءة - 3 مراحل: إنه اسم منتج المحرك، على سبيل المثال، اسم المحرك في الصورة هو ”محرك تحريضي عالي الكفاءة - 3 مراحل“. على سبيل المثال ، اسم المحرك في الصورة هو ”محرك تحريضي عالي الكفاءة - 3 مراحل“ ، يمكننا أن نعرف أنه محرك غير متزامن ثلاثي الطور.

○ 5 الرقم التسلسلي - رقم A1102652: إنه الرقم التسلسلي للمحرك في الشركة المصنعة، وهو الدليل على ما إذا كان المحرك تحت الضمان أم لا.

○ 6 ○ محرك ثلاثي الأطوار ---3.Mot: يعني أن المحرك هو محرك غير متزامن ثلاثي الأطوار.

○7 فئة العزل ○7 فئة العزل--F: فئة العزل. على سبيل المثال ، فئة العزل للمحرك الموضح هي F. درجة حرارة التشغيل القصوى هي 155 ، وتستخدم الميكا والألياف الزجاجية والراتنج الصناعي كمواد عازلة رئيسية. المحركات العادية هي بشكل عام من الفئة F. (لمعرفة المزيد عن معرفة فئة عزل المحرك يرجى رابط المحرك)

○ 8 فئة الحماية - IP 55: تشير إلى فئة الحماية للمحرك. على سبيل المثال ، فئة الحماية للمحرك في الصورة هي IP55 ، مما يعني أنه يمكن أن يمنع دخول الأجسام الغريبة والغبار ، ويمنع تمامًا تسرب الأجسام الغريبة ، على الرغم من أنه لا يمكن أن يمنع تمامًا تسرب الغبار ، ولكن كمية تسرب الغبار لن تؤثر على العمل العادي للأجهزة الكهربائية ؛ يمكن أن يمنع تسرب مياه الرش ويمنع رش الماء بالضغط المنخفض الذي يستمر لمدة 3 دقائق على الأقل. (لمزيد من المعلومات عن تصنيفات حماية المحرك، يُرجى النقر على الرابط)

○9 الجهد - الجهد 380 660 380: هو جهد المحرك في طرق الأسلاك المختلفة. على سبيل المثال ، المحرك في الرسم التخطيطي له جهد 380 فولت تحت طريقة التوصيل △ ، بينما الجهد تحت طريقة التوصيل Y هو 660 فولت.

○ 10 طريقة التوصيل - △، Y: تنقسم طريقة توصيل المحرك إلى نوعين △، Y. (لمزيد من المعلومات حول طريقة توصيل المحرك، يرجى النقر على الرابط)

○ 11 التردد - هرتز 50 50: هو تردد المحرك. على سبيل المثال، تردد المحرك في الرسم البياني هو 50 هرتز.

○12 طاقة الخرج - Kw: هي طاقة الخرج للمحرك. على سبيل المثال، طاقة خرج المحرك على الرسم البياني هي 22 كيلوواط.

○13 محمل طرف القيادة وغير طرف القيادة - محمل طرف القيادة 63112RZ-C3 ؛ محمل طرف غير محرك 63112RZ-C3: يشير إلى مادة محمل طرف القيادة وغير محمل طرف القيادة للمحرك. على سبيل المثال، نوع كل من محمل طرف القيادة والمحمل غير طرف القيادة للمحرك الموضح في الشكل هو 63112RZ-C3.

○ 14 اسم الشركة المصنعة - شركة شاندونغ فوكسينغ للسيارات: اسم الشركة المصنعة للمحرك. على سبيل المثال ، اسم الشركة المصنعة للمحرك الموضح في الشكل هو شركة شاندونغ فوكسينغ موتور.

○ 15 تاريخ الإنتاج - تاريخ 202309: تاريخ إنتاج المحرك. على سبيل المثال، تاريخ إنتاج المحرك الموضح في الشكل هو سبتمبر 2023.

○16 التيار الكهربائي - A 43.4 25.0: هو تيار المحرك. على سبيل المثال، تيار المحرك الموضح في الرسم البياني هو 43.4 في الوصلة △ و25.0 في الوصلة Y.

○17 عدد الدورات - rmp 1470 1470: يشير هذا إلى سرعة دوران المحرك. على سبيل المثال، يبلغ عدد دورات المحرك الموضح في الشكل 1470 دورة في الدقيقة لكل من طريقتَي التوصيل △ و Y.

○ 18 ○ 19 رسم تخطيطي لطريقة التوصيل ○ 19 △ وطريقة التوصيل Y. (لمزيد من المعلومات حول طريقة توصيل المحرك، يرجى النقر على الرابط)

○20 الكفاءة ○20 كفاءة - EFF 95.4٪: إنها كفاءة الطاقة للمحرك. على سبيل المثال، كفاءة الطاقة للمحرك في الرسم البياني هي 95.4٪، وهي مصنفة على أنها IE3 وفقًا لـ IEC، والفئة 2 وفقًا للصين. (يرجى النقر على الرابط إذا كنت تريد معرفة المزيد عن كفاءة الطاقة للمحركات)

○ 21 الوزن ○ 21 الوزن - 170 كجم: يشير إلى وزن المحرك. على سبيل المثال، وزن المحرك على الرسم البياني هو 170 كجم.

○ 22 ○ معامل القدرة ○ 0.87: هو معامل القدرة للمحرك. على سبيل المثال، معامل القدرة للمحرك على الرسم البياني هو 0.87.

○ 23 يفي بالمعيار -ISO9001 IEC60034-1: يعني المعيار الذي يفي به المحرك. على سبيل المثال، يفي المحرك الموجود في الرسم التخطيطي بالمعيار الصيني ISO9001 والمعيار الدولي IEC60034-1.

و. الاحتياطات

- اقرأ بعناية: اقرأ دائمًا جميع المعلومات الموجودة على لوحة الاسم قبل الاستخدام للتأكد من أن المحرك يفي بشروط الاستخدام.

- احفظ المعلومات: سجل أو التقط صورًا لمعلومات لوحة اسم المحرك لحفظها للاستخدام المستقبلي.

- مطابقة الطلب: عند شراء المحركات، اختر الطاقة والجهد والسرعة والمعلمات الأخرى المناسبة وفقًا للطلب الفعلي لتجنب إهدار الموارد ومخاطر السلامة.

من خلال هذه الدراسة التي تستغرق ثلاث دقائق، أعتقد أنك أتقنت كيفية قراءة لوحة اسم المحرك بسرعة وفعالية. لوحة اسم المحرك صغيرة ولكنها غنية بالمعلومات، وسيساعدك الفهم الصحيح واستخدام هذه المعلومات على استخدام المحرك وصيانته بشكل أفضل، وتحسين الكفاءة وضمان سلامة الإنتاج.
