التحليل الشامل للحماية الحرارية لمحركات التيار المتردد ثلاثية الطور
تُعد المحركات الكهربائية ثلاثية الطور من أكثر معدات الطاقة استخدامًا في الصناعة الحديثة، وتُستخدم على نطاق واسع في صناعة الماكينات، وتصنيع المعادن، والكيماويات، والنسيج، ومواد البناء، وتعبئة المواد الغذائية، وغيرها من الصناعات. وبفضل هيكلها البسيط، وتشغيلها الموثوق، وسهولة صيانتها، وتكلفتها المعتدلة، أصبحت "قلب الطاقة" الذي لا غنى عنه في الورش والمصانع.
ومع ذلك، حتى أقوى المحركات لا يمكنها تحمل التشغيل لفترات طويلة تحت الحمل الزائد ودرجات الحرارة العالية. فالمحرك يولد كمية كبيرة من الحرارة أثناء التشغيل، وإذا لم يتم تبديد هذه الحرارة بشكل مناسب أو لم تكن هناك حماية فعالة، فقد يؤدي ذلك إلى شيخوخة العزل، وحرق الملفات، والأعطال الميكانيكية، أو حتى توقف الإنتاج. لذلك، تعتبر الحماية الحرارية أمرًا بالغ الأهمية لضمان التشغيل الآمن والفعال للمحرك.
أ. لماذا تسخن المحركات الكهربائية ثلاثية الطور؟
تسخين المحرك مشكلة شائعة أثناء التشغيل، ويمكن تلخيص الأسباب الرئيسية كما يلي:
أ. التشغيل الزائد (Overload)
عندما يدفع المحرك حملاً يتجاوز قدرته المصنعية، يزداد التيار بشكل ملحوظ، مما يؤدي إلى توليد حرارة أعلى. التشغيل الزائد لفترات طويلة لا يؤدي فقط إلى ارتفاع درجة الحرارة، بل قد يؤدي أيضًا إلى حرق الملفات.
ب. اضطراب جهد الطاقة
انخفاض الجهد: يسحب المحرك تيارًا أكبر للحفاظ على القدرة الناتجة، مما يؤدي إلى ارتفاع درجة الحرارة.
عدم توازن الجهد: عدم تماثل الجهد في المراحل الثلاث يسبب تشغيل المحرك بشكل غير مستقر، وزيادة التيار في بعض الملفات، وارتفاع درجة الحرارة بشكل غير طبيعي.
ج. سوء ظروف التبريد
عادةً ما يعتمد المحرك على المروحة للتبريد بالإجبار. إذا كانت مسارات التهوية مسدودة، أو المروحة تالفة، أو درجة الحرارة المحيطة مرتفعة مع وجود غبار كثيف، ستنخفض كفاءة تبديد الحرارة.
د. الأعطال الميكانيكية
مشاكل مثل توقف المحامل، وعدم توازن الدوار، أو تركيب الوصلات بشكل غير صحيح يمكن أن تولد احتكاكًا واهتزازًا إضافيًا، مما يؤدي إلى ارتفاع درجة الحرارة.
هـ. البدء والتوقف المتكرر
تيارات البدء عادةً ما تكون 5–7 أضعاف التيار المصنعي. التوقف والبدء المتكرر يسبب تراكم درجة حرارة الملفات بشكل مستمر، مما يؤدي إلى التسخين الزائد.
و. العوامل البيئية
الحرارة العالية، والرطوبة العالية، والغبار تؤثر على أداء العزل وكفاءة التبريد، مما يسرع من شيخوخة المحرك.
ب. الطرق الرئيسية للحماية الحرارية
لتجنب تلف المحرك بسبب التسخين، يستخدم المهندسون عادةً الطرق التالية للحماية الحرارية:

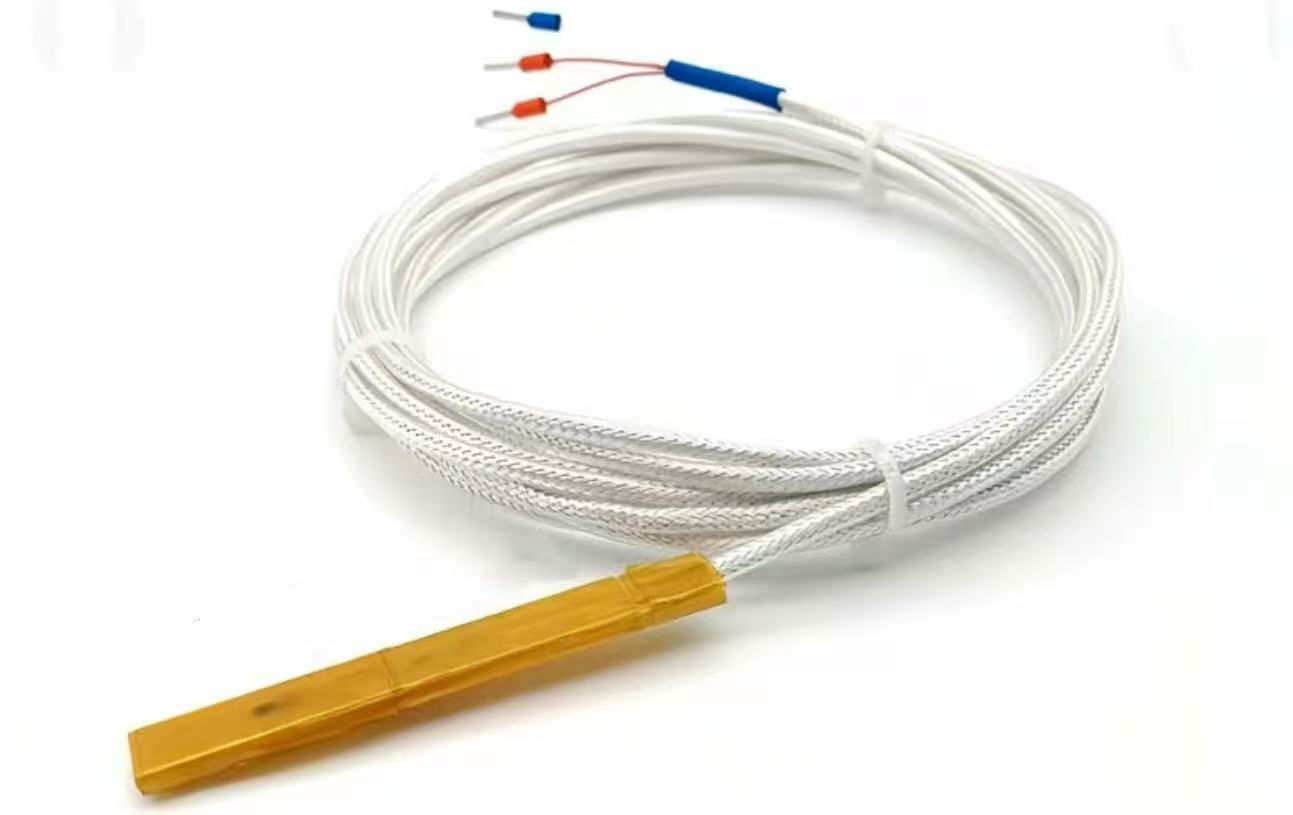

أ. المقاوم الحراري (Thermistor)
المقاوم الحراري هو عنصر مقاوم حساس للحرارة، حيث تتغير قيمة مقاومته بشكل كبير مع تغير درجة الحرارة. ويمكن تصنيف المقاومات الحرارية وفقًا لتغير مقاومتها مع درجة الحرارة:
معامل درجة الحرارة السالبة (NTC): تقل المقاومة مع ارتفاع درجة الحرارة.
معامل درجة الحرارة الموجبة (PTC): تزداد المقاومة مع ارتفاع درجة الحرارة.
في المحركات ثلاثية الطور، غالبًا ما يتم تضمين المقاومات الحرارية PTC داخل لفات الجزء الثابت. عند تجاوز درجة الحرارة الحد المقرر (مثل 120°م أو 150°م)، ترتفع المقاومة بسرعة، ويقطع المتحكم الطاقة فورًا.
✅ المزايا:
حساسية عالية وسرعة استجابة سريعة.
حجم صغير، سهل التركيب داخل المحرك.
تكلفة منخفضة وموثوقية عالية.
⚠️ العيوب:
نطاق قياس درجة الحرارة محدود (عادة -50°م إلى +250°م).
خصائص غير خطية تتطلب دوائر إلكترونية للتعويض.
قدرة تحميل محدودة؛ لا يمكنها تحمل تيارات عالية.
ب. حماية مرحل حراري (Thermal Relay)
يستخدم المرحل الحراري شريطًا ثنائي المعدن ينحني عند التسخين. عندما يتجاوز التيار الحد المحدد، ينحني الشريط الثنائي المعدن لتفعيل القواطع وقطع الطاقة.
✅ المزايا:
منخفض التكلفة وبسيط الهيكل، مناسب للمحركات الصغيرة.
⚠️ العيوب:
استجابة متأخرة، حساس لدرجة حرارة البيئة، دقة محدودة.
ج. أجهزة الحماية الإلكترونية
تستخدم أجهزة الحماية الإلكترونية محولات تيار ودوائر إلكترونية لمراقبة تيار المحرك ودرجة حرارته بشكل مستمر، وحساب كمية الحرارة المتراكمة. عند تجاوز الحدود، يتم قطع الطاقة.
✅ المزايا:
حساسية عالية وحماية شاملة (فقد الطور، زيادة التيار، توقف الدوران، إلخ).
⚠️ العيوب:
تتطلب مصدر طاقة، وتكلفتها أعلى.
د. حماية بمستشعرات الحرارة
يتم تركيب المقاومات الحرارية (PTC/NTC) أو الثرموكابل داخل لفات المحرك أو المحامل لقياس درجة الحرارة مباشرة. عند تجاوز درجة الحرارة الحد المقرر، يتم إطلاق إنذار أو إيقاف المحرك.
✅ المزايا:
تعكس بدقة درجة الحرارة الداخلية للمحرك.
⚠️ العيوب:
تركيب معقد، يحتاج إلى تكامل مع نظام تحكم.
هـ. أجهزة الحماية الذكية
أصبحت أجهزة الحماية الذكية للمحركات شائعة مؤخرًا، حيث يمكنها مراقبة التيار والجهد ودرجة الحرارة في الوقت الحقيقي، وتسجيل البيانات التاريخية، وتوفير المراقبة عن بُعد.
✅ المزايا:
حماية شاملة، عرض بيانات بصري، مناسب للمصانع الحديثة.
⚠️ العيوب:
تكلفة مرتفعة، ويتطلب إعداد احترافي.
ج. العلاقة بين الحماية الحرارية وكفاءة الطاقة
الحماية الحرارية الصحيحة لا تطيل عمر المحرك فحسب، بل تحسن أيضًا الكفاءة التشغيلية وتقلل من هدر الطاقة. أظهرت الدراسات أن تشغيل المحرك بشكل مفرط الحرارة يمكن أن يقلل الكفاءة بنسبة 2–5٪ ويقلص عمر العزل بشكل كبير. تساهم الحماية الحرارية العلمية في خفض تكاليف الصيانة، ومنع التوقف غير المخطط، وتحقيق فوائد اقتصادية أعلى للشركات.
د. اتجاهات تطوير الصناعة
مع تطور الصناعة 4.0 والتصنيع الذكي، تتجه الحماية الحرارية للمحركات نحو الذكاء والرقمنة:
أ. المراقبة في الوقت الفعلي: استخدام أجهزة الاستشعار وتقنيات الإنترنت الصناعي لمراقبة حالة تشغيل المحرك بشكل مستمر.
ب. الصيانة التنبؤية: استخدام البيانات الضخمة وخوارزميات الذكاء الاصطناعي للتنبؤ بعمر المحرك وتقديم إنذارات مبكرة.
ج. التشغيل والصيانة عن بُعد: تنفيذ إدارة سحابية، مما يمكّن المهندسين من مراقبة الأعطال ومعالجتها في الوقت الفعلي من منصات بعيدة.
تدفع هذه الاتجاهات طرق الحماية التقليدية نحو حلول أكثر ذكاءً وكفاءة.
هـ. حلول fuxingmotor للمحركات والحماية الحرارية
بصفتها شركة متخصصة في تصنيع وتوريد المحركات الكهربائية ثلاثية الطور، تقدم fuxingmotor (www.fuxingmotor.com) ليس فقط منتجات محركات عالية الأداء والكفاءة، بل توفر أيضًا حلول حماية حرارية متكاملة للعملاء.
أ. يمكن تزويد محركاتنا بمقاومات حرارية، وأجهزة حماية إلكترونية، وغيرها لتلبية متطلبات التطبيقات المختلفة.
ب. تخضع جميع المحركات لاختبارات صارمة في المصنع لضمان تشغيل مستقر وتحكم في الحرارة.
ج. نقدم أيضًا إعدادات حماية مخصصة وفقًا لظروف التشغيل للعملاء، مما يساعد في خفض تكاليف الصيانة وتمديد عمر المحرك.
إذا كنت تبحث عن محركات كهربائية ثلاثية الطور موثوقة أو حلول حماية حرارية، يُرجى زيارة www.fuxingmotor.com أو التواصل مع فريق المهندسين لدينا للحصول على الدعم.
و. الخاتمة
الحماية الحرارية للمحركات الكهربائية ثلاثية الطور ليست مجرد إجراء أمني، بل هي وسيلة أساسية لضمان استمرارية الإنتاج وتقليل استهلاك الطاقة. من المرحلات الحرارية التقليدية إلى أجهزة الحماية الذكية الحديثة، تتطور تكنولوجيا الحماية الحرارية باستمرار.
في المستقبل، ومع انتشار التصنيع الذكي، ستصبح حماية المحركات أكثر ذكاءً، ورؤية، وكفاءة. اختيار طريقة الحماية الحرارية المناسبة، مع إدارة الصيانة العلمية، لا يطيل عمر المحرك فحسب، بل يقدم فوائد اقتصادية ملموسة للشركات. ستستمر fuxingmotor، بصفتها شريكًا موثوقًا في مجال المحركات، في تقديم محركات عالية الجودة وحلول حماية متكاملة لدعم العمليات الصناعية بكفاءة وأمان على مستوى العالم.
