المحرك الحثي ثلاثي الطور هو نوع من المحركات التي تعمل بمصدر تيار متناوب ثلاثي الطور، ويتميز ببنية بسيطة، واعتمادية عالية، وقدرة على التكيف، لذلك يُستخدم على نطاق واسع في المجالات الصناعية والزراعية. تقدم هذه المقالة شرحًا منهجيًا لبنيته الداخلية ووظائف أجزائه المختلفة، مما يساعد على فهم آلية عمل المحرك وخصائصه بشكل أفضل.

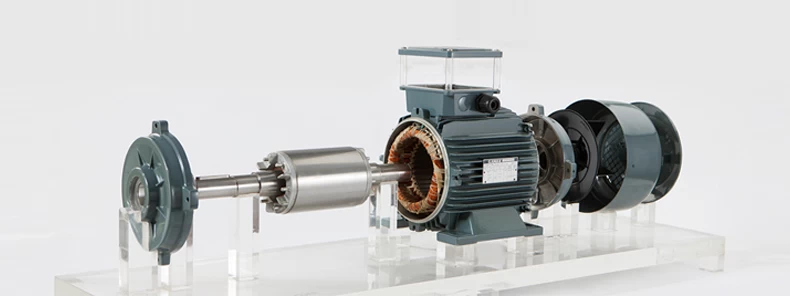

يتكوّن المحرك الحثي ثلاثي الطور بشكل رئيسي من الأجزاء التالية:

1. العضو الثابت (Stator)

أ. المكونات البنيوية:

• لبّ العضو الثابت:
  يُصنع من صفائح رقيقة من الفولاذ السليكوني بسمك 0.35–0.5 مم، مُكدسة ومثقبة من الداخل بحزوز موزعة بالتساوي. تصميم هذه الحزوز يأخذ في الاعتبار سهولة إدخال الملفات والأداء الكهربائي:
  الحزوز شبه المغلقة تُستخدم في المحركات الصغيرة ذات الجهد المنخفض لزيادة الكفاءة ومعامل القدرة،
  أما الحزوز المفتوحة فتُستخدم في المحركات ذات الجهد العالي لتسهيل عزل الملفات المشكلة مسبقًا.
  كما تُغطى الصفائح بطبقة عازلة تقلل من فقدان تيارات الإيدي.

• ملف العضو الثابت:
  يتكون من ثلاث مجموعات من الملفات الموزعة بزاوية 120° كهربائية فيما بينها، وتُوضع داخل حزوز اللبّ بطريقة منتظمة.
  عند توصيلها بمصدر التيار ثلاثي الطور على شكل نجمة أو مثلث، يمر تيار متناوب فيها، مما يولد مجالًا مغناطيسيًا دوّارًا.
  فعلى سبيل المثال، عند تردد 50 هرتز، تكون السرعة التزامنية لمحرك قطبين 3000 دورة/دقيقة،
  وتتناسب شدة المجال المغناطيسي طردًا مع سعة التيار.

• الهيكل الخارجي:
  يُستخدم كدعم هيكلي خارجي للمحرك.

ب. الوظيفة الأساسية:
عند تغذية ملفات العضو الثابت بالتيار المتناوب الثلاثي، يتم توليد مجال مغناطيسي دوار يقطع موصلات العضو الدوار، ما يؤدي إلى تحفيز تيار كهربائي فيها، وينتج عنه عزم كهرومغناطيسي.
العضو الثابت هو المكان الأساسي لتحويل الطاقة المغناطيسية داخل المحرك.

ج. ملاحظات إضافية:
مواد وتصميم لبّ العضو الثابت تؤثر مباشرة على كفاءة الطاقة في المحرك.
كما أن تصميم الملفات يؤثر على أداء التشغيل، ودرجة الحرارة، وكفاءة التشغيل.

2. العضو الدوار (Rotor)

أ. أنواع البنية:

• الدوار على شكل قفص سنجابي:
  يتكون من قضبان من الألمنيوم أو النحاس موضوعة داخل حزوز لبّ الدوار، وتُقصّ من الطرفين بحلقات قصيرة لتشكيل دائرة مغلقة.
  تُستخدم هذه البنية البسيطة والموثوقة في معظم التطبيقات الصناعية.
  على سبيل المثال، في المحركات التي تقل قدرتها عن 4 كيلوواط، يُستخدم الألمنيوم المصبوب لتقليل التكلفة؛
  أما في المحركات التي تزيد قدرتها عن 100 كيلوواط، تُستخدم قضبان نحاسية ملحومة، لزيادة كفاءة التبريد والمتانة.

• الدوار ذو الملفات:
  يشبه في بنيته العضو الثابت، ويتم توصيله بمقاومة خارجية عبر حلقات انزلاقية وفرش كربونية.
  ويمكن من خلال تعديل المقاومة التحكم في تيار البدء وسرعة التشغيل، ما يجعله مناسبًا للتطبيقات ذات الأحمال المتغيرة مثل الرافعات والونشات.

ب. الوظيفة الأساسية:
يُحفَّز تيار في موصلات الدوار بفعل المجال المغناطيسي الدوار، ويتفاعل هذا التيار مع المجال المغناطيسي للعضو الثابت مكونًا عزمًا كهرومغناطيسيًا.
وبالتالي، يُدار الحمل ويتم تحويل الطاقة الكهربائية إلى طاقة ميكانيكية.

ج. ملاحظات إضافية:
الدوار القفصي متين وقليل الصيانة، لذا يُستخدم بشكل واسع في الصناعة،
بينما يوفر الدوار الملفوف قدرة أفضل على التحكم في بدء التشغيل، ما يجعله مناسبًا للأحمال الثقيلة.

3. الهيكل (Frame / Housing)

أ. الخصائص الهيكلية:
يُصنع عادةً من الحديد الزهر، أو سبيكة الألمنيوم، أو صفائح فولاذية ملحومة.
ويحتوي غالبًا على فتحات تثبيت وقنوات تهوية.

ب. الوظيفة الأساسية:
يدعم ويثبت مكونات المحرك،
ويحمي الأجزاء الداخلية من الغبار والرطوبة والجسيمات،
ويساعد على تبديد الحرارة.

ج. ملاحظات إضافية:
في بعض المحركات عالية القدرة، يكون الهيكل مزودًا بنظام تبريد مائي لتعزيز فعالية التبريد.

4. أغطية الأطراف (End Covers)

أ. الهيكل:
تُركب على طرفي المحرك وتربط بين الهيكل والمحور (العمود)، وتحتوي على محامل أو فتحات تحديد موضع.

ب. الوظيفة الأساسية:
تدعم المحور لضمان دورانه بثبات،
وتعمل على إغلاق طرفي المحرك لمنع دخول الغبار والزيوت إلى المحامل.

5. المحامل (Bearings)

أ. الأنواع:
تشمل محامل كروية أو أسطوانية.
تُستخدم لدعم العضو الدوار وتُشحَّن بشحوم أو زيوت لتقليل الاحتكاك.
كمثال، يجب أن تدوم المحامل الكروية العميقة ما لا يقل عن 20,000 ساعة من التشغيل المستمر.

ب. الوظيفة الأساسية:
تدعم العضو الدوار وتبقيه في دوران محوري،
وتقلل الاحتكاك، وتطيل عمر المحرك،
وقد تحتوي بعض المحامل الدقيقة على نظام ضبط ذاتي أو تشحيم تلقائي.

6. مروحة التبريد والغلاف (Cooling Fan & Cover)

أ. الهيكل:
عادةً تُركب على الطرف غير العامل من المحور، ويُركب فوقها غلاف واقٍ لحمايتها من التلف.

ب. الوظيفة الأساسية:
توفر تهوية قسرية تزيل الحرارة المتولدة من العضو الثابت والدوار،
وتحافظ على درجة الحرارة ضمن الحد المسموح به أثناء التشغيل الطويل،
وتُحسن من موثوقية وعمر المحرك.

7. صندوق التوصيل (Terminal Box)

الوظيفة الأساسية:
يعمل كنقطة وصل بين مصدر الكهرباء وملفات المحرك،
ويحتوي على أطراف توصيل وأطراف تأريض،
ويحمي نقطة التوصيل من التأثيرات البيئية الخارجية.

الخلاصة

من خلال التعاون بين جميع أجزائه، يُحقق المحرك الحثي ثلاثي الطور تحويلًا فعالًا للطاقة الكهربائية إلى طاقة ميكانيكية.
كل جزء من بنيته يلعب دورًا لا غنى عنه، وفهم تركيب هذه الأجزاء ووظائفها يُساعد في اختيار المعدات وصيانتها وتشخيص أعطالها بسهولة وكفاءة.
